Maße, technische Details der Eisenbahnbrücke können Sie hier nachlesen
|

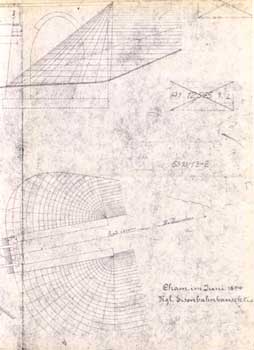

Bahnbrücke No. LXXVI bei Profil 125 + 18,5 m der Lokalbahn Cham - Waldmünchen
2.Pfeilerhöhe zwischen 4,50 und 6 Meter über Bodenniveau 3.Pfeilerfundamente 2,60 m mal 3,50 Meter, 2,40 Meter unter Bodenniveau 4.nördlicher Steinpfeiler gemauert, 9 Meter mal 3,30 Meter hinterfüllt, Höhe 9 Meter incl. Fundament 5.südlicher Steinpfeiler gemauert 3,50 Meter mal 3,30 Meter, hinterfüllt, Höhe 5,90 Meter. (seit Straßenneubau 1990 nur noch teilweise sichtbar) 6.Preilerkrone: 1,50 Meter mal 2,70 Meter 7.Baumaterial Pfeiler: Behauene Granit-Quader, die aus dem Katzbacher Gebiet gwonnen wurden. 8.Segmentbogen mit einem Radius von 250 Meter 9.Länge des Segmentbogens gesamt 99,2 Meter 10.Stahlträger 17,2 Meter. Höhe 1,84 Meter incl. Bahnschwellen, Breite 1,80 Meter 11.Stützweite der Brücke 16 Meter 12.Ursprüngliche Planung ohne Schutzgeländer 13.Stahlträgerauflage Breite 2,90 Meter
© by Josef Ederer Katzbach 33, Dez. 1998
|
||
